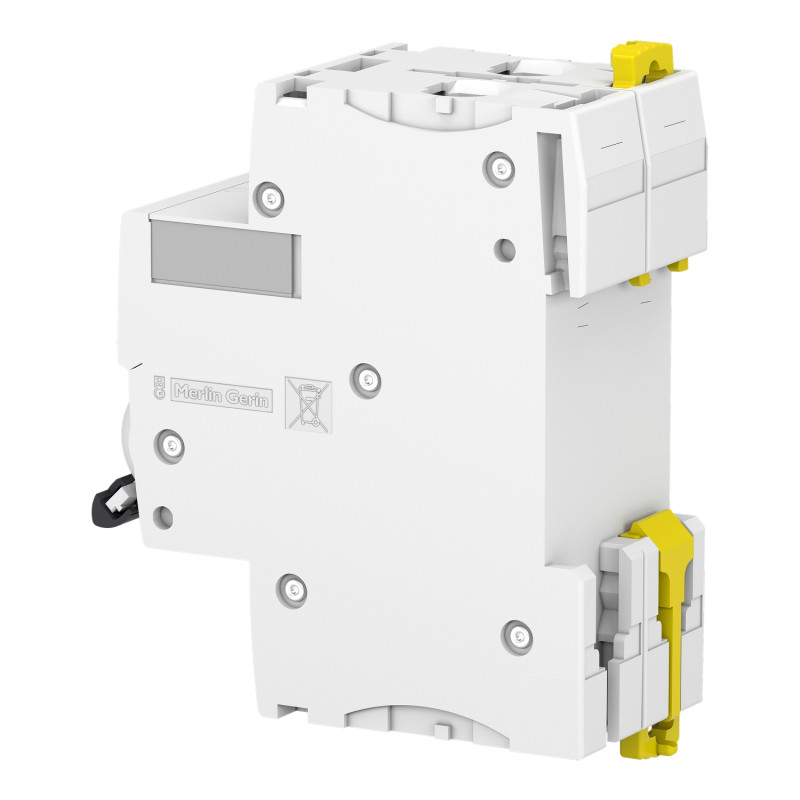

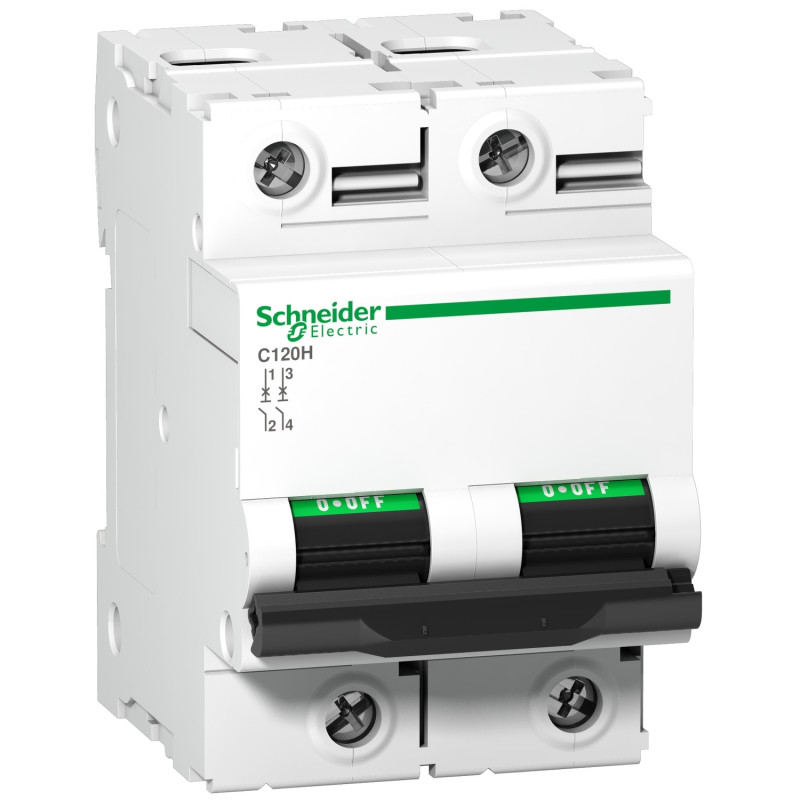

A9N18458 Schneider C120H - Disjoncteur bipolaire 100A - 2P - Courbe C - 15kA - Bornes à vis - 3 modules - Acti9 C120

Fiche technique

Type de produit

Disjoncteur bipolaire

Gamme

Acti9 C120

Famille

C120H

Garantie

18 mois

Certification

Certifié CE

Pays de fabrication

France

Alignement des bornes

Bornes alignées (écartement spécial 1,5 modules par pôle)

Calibre

100A

Capacité des bornes de raccordement (fil rigide)

1 à 50mm²

Capacité des bornes de raccordement (fil souple avec embout de câblage)

1,5 à 35mm²

Classe de limitation

Classe 3

Couple de serrage conseillé

3,5Nm

Courbe

Courbe C

Durée de vie mécanique

20,000 manœuvres

Durée de vie électrique

5,000 cycles (conforme NF EN 60947-2)

Encombrement (modules de 18mm)

3 modules

Polarité

2P

Possibilité d'ajouter des contacts auxiliaires

Oui

Pouvoir de coupure

15kA

Pouvoir de coupure industriel

15kA

Température de fonctionnement

-25°C à +70°C

Tension nominale

230V

Type de connexion

Bornes à vis

Type de disjoncteur

C100

Type de déclencheur

Magnétothermique (Court circuit + Surcharge)

Type de fixation

Rail DIN symétrique 35mm (standard)

Type de tournevis d'électricien

Cruciforme PZ2 | Pozidriv PZ2 | Tournevis plat 5,5mm
